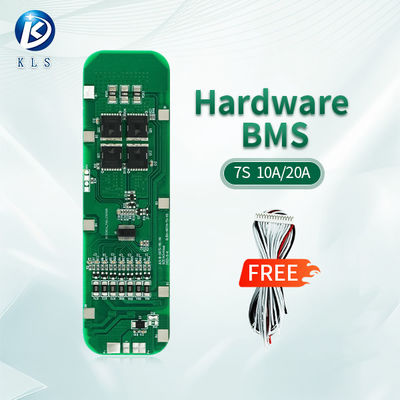

7S 24V 10A / 20A بطارية الليثيوم لحماية BMS لوحة للدراجة الإلكترونية والأدوات الكهربائية

جهاز حماية بطارية الليثيوم لـ 7S 24V 10A / 20A مع ميزان PCM BMS للدراجات الكهربائية والأدوات الكهربائية

معلومات تتعلق بالمنتج

الوظائف الرئيسية للدبابيس الفردية لحماية IC:

VDD بمثابة إمدادات الطاقة الإيجابية لIC الحماية.

وظائف VSS كمصدر طاقة سلبي لIC الحماية.

V- يعمل كمحطة الكشف عن التيار الزائد والدائرة القصيرة في IC الحماية.

الدوت يمثل محطة حماية التفريغ. كوت يدل على محطة حماية الشحن.

عملية عمل مجلس الحماية

يتم توصيل B+ و B- على التوالي إلى الطرفين الإيجابي والسلبي من خلايا البطارية.

هي على التوالي محطات الخروج الإيجابية والسلبية لوحة الحماية.

الكشف عن درجة الحرارة. يحتاج منفذ NTC للعمل بالتعاون مع MCU لحماية البطارية

في بعض الأحيان، يتم وضع علامة على هذا المنفذ باسم ID ويستخدم لتحديد منفذ البطارية.

مقدمة موجزة للمنتج

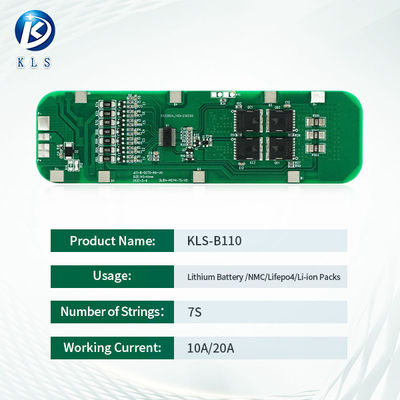

نظام إدارة بطارية الليثيوم B110: مثالي لشحن وتفريغ بطارية الليثيوم الثلاثية

الحماية. يحتوي على تصميم واجهة نفس الميناء ، ويدعم الحد الأقصى للتيار العامل من 10A / 20A. استكشاف اختيارية

تكوينات الوظائف الإضافية

وصف المنتج

عرض بعض الصور الفعلية للمنتج.

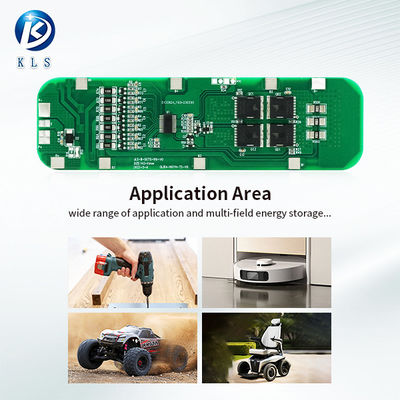

لوحة حماية بطارية الليثيوم: مثالية لحماية تخزين طاقة البطارية للأدوات الكهربائية والمصابيح الشمسية.

يفتخر بأداء ثابت، جودة موثوقة، ومتانة استثنائية.

يتم اختيار رقائق عالية الأداء، ترانزستورات MOS ومكونات أخرى عالية الجودة لضمان الاستقرار

تشغيل نظام الدوائر

هذا اللوح الحماية مجهزة بوظيفة استجابة سريعة، والتي يمكن أن تحمي بطارية بشكل فعال.

احتياطات الأسلاك:

1إن تركيب اللوحة الواقية يتطلب مستوى معين من الخبرة التقنية في الإلكترونيات.

2أثناء عملية الأسلاك، ربط في البداية سلك B في موقع منصة اللحام إلى

من الضروري أن يتم لحام السلك B إلى سلك قصير وسميك.

بعد ذلك ، قم بصلط المحطة السلكية إلى بطارية البطارية أولاً ، ثم أدخل اللوحة الواقية.

3يجب أن يكون الاتصال بين محطة البطارية B- ومحطة لوحة الحماية B- قصيرًا وسميكًا.

عدم القيام بذلك قد يؤدي إلى شحن وتفريغ وقت مبكر لوحة الحماية وتعطيلات لاحقة.

4عند توصيل الأسلاك P+/P-، من الضروري استخدام أسلاك سميكة. الأسلاك الرقيقة الطويلة يمكن أن تسبب الحرق في اللوحة!

الـ FQA:

• نقدم لك خدمة ما بعد البيع عالية الكفاءة، مدعومة بأكثر من 10 سنوات من الدعم الفني القوي.
• لقد حصلت منتجاتنا على شهادات FCC و CE و ROHS وغيرها من الشهادات الدولية.
• يمكننا أن نقدم لك أسعار مباشرة من المصنع. مرحبا بك لزيارة مصنعنا وعملية الإنتاج.

• نحن نركز بشكل أساسي على أنظمة إدارة البطاريات في مجالات بطاريات الطاقة وبطاريات تخزين الطاقة والبطاريات الاستهلاكية.
• تنطبق بشكل رئيسي على بطاريات LFP و Li-ino و LTO.

• فحصي بطارية الجهاز، إذا كان الجهد الطبيعي للبطارية 3.2 فولت، فهي بطارية LiFePo4.
• إذا كان الجهد الطبيعي للبطارية يظهر 3.6 فولت أو 3.7 فولت، البطارية هي بطارية ليثيوم أيون أو Lto.

• الحد الأدنى لكمية الطلب هو قطعة واحدة، وتخصيص ODM متاح.
• يمكن تسليم العينات الموجودة في غضون 1 - 3 أيام، في حين سيتم تسليم العينات المخصصة في غضون 3 - 10 أيام.

• بالنسبة للمنتجات العادية، هناك مقاطع فيديو تعليمية متوفرة. يمكننا أيضاً تقديم إرشادات عبر الإنترنت عبر مكالمة فيديو من مهندسيننا.

• نحن نقبل التحويلات النقدية والحسابات النقدية، مع جميع الخيارات قابلة للتفاوض. وتشمل طرق الدفع فيزا، ماستركارد، T / T، باي بال، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB.

• جميع منتجاتنا تخضع للاختبارات المختبرية المهنية بنسبة 100%، جنبا إلى جنب مع اختبارات الشيخوخة المتكررة.
• لقد حصلنا على شهادات FCC و CE و ROHS وغيرها من الشهادات الدولية.
• نحن نقدم خدمة ضمان بعد البيع لمدة 3 سنوات ويمكن استبدال وحدات الغيار مجاناً خلال 3 سنوات.

• بناءً على الجهد والتيار الذي يتناسب مع بطاريتك، يمكنك استشارة خدمة العملاء لدينا وسوف نجهز لك مع نظام إدارة البطارية الأنسب.

• نحن نقدم خدمة على الانترنت على مدار 24 ساعة من فضلك اترك لنا رسالة على الانترنت
• ويمكنك الاتصال بنا أيضاً عبر البريد الإلكتروني، واتساب، ويتشات، الخ (انظر أدناه).

  ملاحظة:نحن مصنعون مصدر. علامتنا التجارية الخاصة "KLS" تبرز. يمكننا تخصيص المنتجات وفقا لمتطلباتك المحددة، مثل الجهد، الأسلاك، وأكثر من ذلك. إذا كان لديك طلب بكميات كبيرة، يمكننا أن نقدم لك الأسعار التنافسية في السوق. يرجى الشعور بحرية الاتصال بنا دون أي تردد.
